DH6ES系列

接地開關電動操作機構

概述

DH6ES型接地開關電動操作機構用來執行DH600、DH550、DH500或DH400型電動操作控制裝置發出的分接地開關或合接地開關操作指令，并在執行過程中將執行狀態反饋給控制裝置，與控制裝置配合來完成接地開關電動分合操作。

特點

1． 安裝簡單，除了在柜體右側板上增加安裝孔之外，對原有結構未做任何變動。

2． 手動和電動操作切換靈活，既可以電動操作，同時原手動操作不受影響。

3． 安全可靠，電機堵轉保護功能可避免意外的故障引起的機構或電機損壞。

4． 雙重手動/電動操作切換功能保證在一種手動操作切換失效時可通過備用方式切換到手動操作�！�

適用范圍及安裝方式

本產品適用于KYN28及類似結構的中置式開關柜，接地開關手動操作傳動結構建議為傘齒輪傳動方式。安裝時將六方操作軸穿過DH6ES型電動操作機構六方孔并把電動操作機構固定到柜體右側板上即可，安裝方式參見附圖。

調試方法

DH6ES型接地開關電動操作機構安裝完畢后，應按以下步驟進行調試：

1． 根據DH600、DH550、DH500或DH400型電動操作控制裝置樣本中端子接線圖，分別接好接地開關分到位和合到位接近開關引線。分到位信號源接近開關和合到位信號源接近開關已在附圖中標注出。

2． 把手動／電動操作切換柄扳到手動位置，此時用戶可用操作手柄手動操作接地開關；

3． 手動操作接地開關到分位置，調整分到位信號源接近開關上方的感應塊角度，使接地開關分到位信號與接地開關分到位操作同步后擰緊靠機構內側的固定螺釘。重復分合幾次，確保DH600、DH550、DH500或DH400型電動操作控制裝置每次都能準確采集到分到位信號，信號超前或滯后時需要重新調整。

4． 手動操作接地開關到合位置，調整合到位信號源接近開關上方的感應塊角度，使接地開關合到位信號與接地開關合到位操作同步后擰緊中間的固定螺釘。重復分合幾次，確保DH600、DH550、DH500或DH400型電動操作控制裝置每次都能準確采集到合到位信號，信號超前或滯后時需要重新調整。

5． 繼續保持機構在手動操作模式，把接地開關手動操作到分與合的中間位置后，把手動／電動操作切換柄扳到電動模式下準備下一步調試。

6． 這一步要特別注意：從DH600、DH550、DH500或DH400型電動操作控制裝置中發送合接地開關指令，如果操作條件滿足時將執行合接地開關操作，觀察機構轉動方向是否正確，如果機構轉動方向相反，立即按裝置上的急�；驈蜌w按鈕停止當前操作，調換電機引線的正負極后重試。如果操作條件不滿足時控制裝置會給出提示信息，提示用戶進行相應處理以滿足操作條件后重試。

7． 重復上一步操作。如果操作成功，表明以上各步的調試已達到要求，可以進行合接地開關電動操作。如果接地開關未合到位而裝置提示已合到位，是因為合到位信號太超前，需要按第4步所列方法調整接近開關上方的感應塊角度使信號同步。

8． 從DH600、DH550、DH500或DH400型電動操作控制裝置中發送分接地開關指令，如果操作條件滿足時將執行分接地開關操作，如果操作條件不滿足時控制裝置會給出提示信息，提示用戶進行相應處理以滿足操作條件后重試。重試后如果操作成功，調試過程完畢，可以投入使用，如果信號不同步需要按第3步所列方法重新調整。

訂貨須知

用戶選用DH6ES系列產品時，請提供：

1． 產品名稱、型號、數量及交貨期；

2． 永磁直流電機額定電壓；

3． 接地開關型號，以確定電機功率；

4． 其它事項。

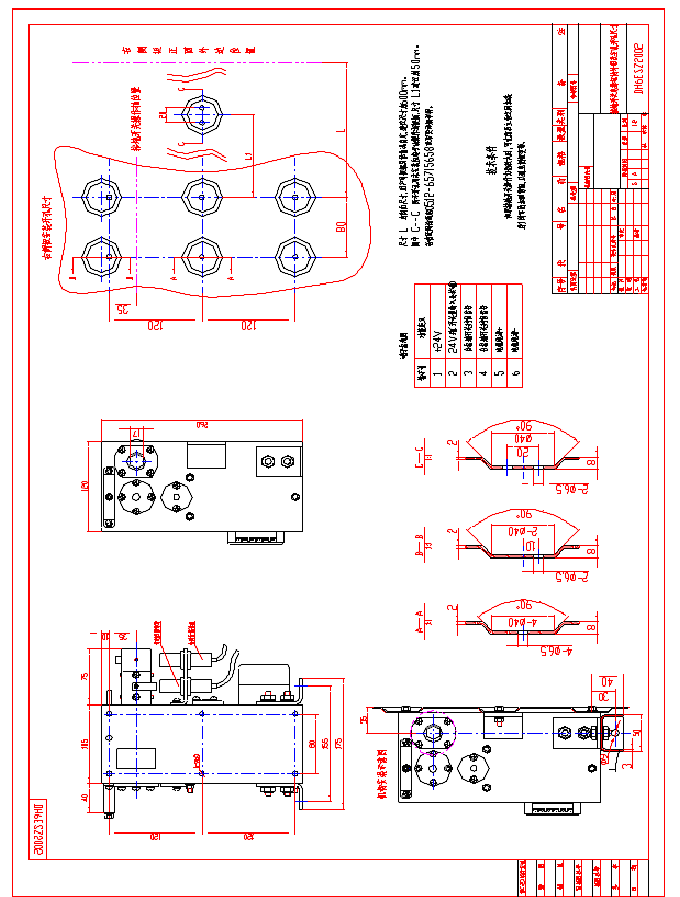

外形及安裝開孔尺寸: （大圖）
