DH400系列 智能開關柜電動操作控制裝置

概述

DH400系列智能開關柜電動操作控制裝置是繼DH600和DH500后推出的又一款小型化、經濟型控制裝置。它將DH500型智能開關柜電動操作控制裝置中對手車和接地開關電動操作的集成控制功能一分為二，分為DH400-TK型手車電動操作控制裝置和DH400-ES型接地開關電動操作控制裝置兩個規格，更適合對手車電動操作和接地開關電動操作的單獨控制。兩種規格的控制裝置具有相同的外形及安裝尺寸。

型號含義

DH400-TK：手車電動操作控制裝置。

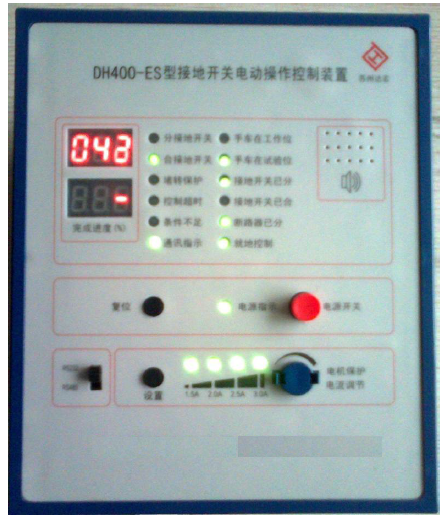

DH400-ES：接地開關電動操作控制裝置。

功能

DH400-TK：實現對手車就地或遠程電動進車或出車操作控制并有效保護電機及操作機構。

DH400-ES：實現對接地開關就地或遠程電動分合操作控制并有效保護電機及操作機構。

特點

1． 應用自適應控制算法，通過檢測電動操作過程中電機電流的大小來判斷手車進出或接地開關分合過程的受力情況，并調整電機轉速及扭矩（模擬手動操作），使電動操作的全過程處于精確控制下，解決了傳統控制模式下只判斷到位信號而無法具體控制操作過程的弊病，大大降低了電動執行機構堵轉風險。

2． 驅動電機可實現軟起動和軟停止。軟起動保證電機最大電流不出現在起動階段，使電機堵轉保護準確可靠，并可避免電機起動時沖擊電流對電機造成損傷，同時也能防止引起電源電壓跌落影響其它設備正常工作。軟停止可消除電動執行機構慣性影響，使控制過程更精確。

3． 電動操作過程采用了分段變速控制方式，在軟起動后電機以較高速度運行，當到達參數設定的減速位置后以設定的低速運行。這樣可以避免高速運行到位時機構因受阻力過大導致變形而縮短機械壽命。

4． 驅動電機堵轉保護功能有效避免了故障的發生和擴大。

5． 手車進出或接地開關分合到位后，DH400系列電動操作控制裝置可以控制電動執行機構低速反轉以釋放應力，避免電動執行機構發生變形，同時切換到手動操作模式。

6． 控制裝置在整個電動操作過程中始終能檢測到手車或接地開關所處的位置，即使操作過程中出現了故障，控制裝置也會根據用戶設定的控制參數決定自動退回到安全位置或由操作人員發送相應退回指令移回到安全位置。

7． 電動執行機構因機械故障而發生堵轉時，DH400系列電動操作控制裝置會立即啟動堵轉保護程序，自動解決因電機堵轉產生的一系列問題，并切換到手動操作模式，以便操作人員處理故障。

8． 進出車或接地開關分合進度既可由行程監測傳感器提供，也可由用戶設定的總完成時間判斷。

9． 裝置提供了具有短路保護功能的24V直流電源輸出端子，可為接近開關等需要外加電源的元件提供工作電壓，使開關量輸入信號可由輔助開關、接近開關等多種元件直接提供。

10． 把手車電動操作和接地開關電動操作功能單獨分開，方便用戶選擇。

使用條件

n 正常工作大氣條件

環境溫度：周圍空氣溫度最高不超過70℃，最低不低于－30℃。

存貯、運輸極限環境溫度：最高不超過80℃，最低不低于－40℃。

相對濕度：日平均值不超過95%，月平均值不超過90% 。

大氣壓力：86kPa～106kPa。

n 對周圍環境要求

使用地點應無爆炸危險，無腐蝕性氣體及導電塵埃，無嚴重霉菌、無劇烈振動源，不允許有超過發電廠、變電站正常運行范圍內可能遇到的電磁場存在。有防御雨、雪、風、沙、塵埃及防靜電措施。

本裝置遵守的標準

GB/T 11022 高壓開關設備和控制設備標準的共用技術要求

GB/T 13729 遠動終端設備

GB/T 2423 電工電子產品環境試驗

GB/T 17626 電磁兼容性試驗和測量技術

GB/Z 19582 基于 MODBUS協議的工業自動化網絡規范

技術指標
